Технічні характеристики
| Вхідна напруга | 380/400/415 VAC |
| Вхідна частота | 50/60 Hz |
| Робочі температури ДБЖ | 0°C ÷ 40°C |
| Коефіцієнт вхідної потужності | >0,99 |

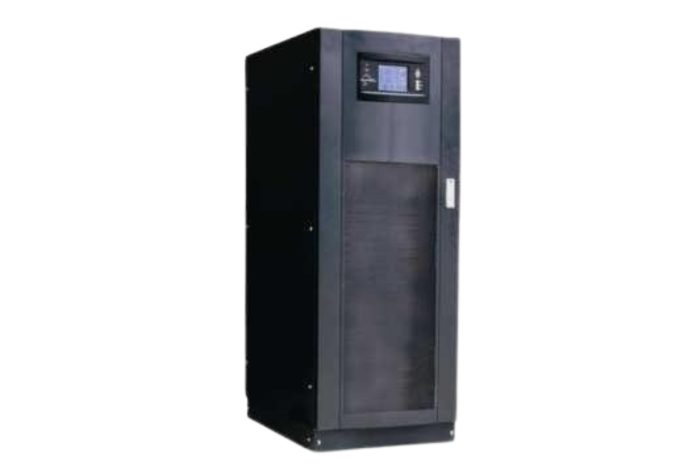

| Модель | МОДУЛЬНА СИСТЕМА ZRT 120 |
| Влада | з 30 / 27 до 120 / 108 |
| Кількість вхідних : вихідних фаз | 3:3 |
| Топологія | Подвійне перетворення в режимі реального часу, випрямляч та інвертор з технологією IGBT, управління ШІМ без трансформатора |
Вступ
| Напруга | 380 / 400 / 415 VAC |
| Натяжний пляж | -40% ÷ +25 % |
| Періодичність | Діапазон 50/60 Гц |
| Діапазон частот | -20% ÷ +20 % |
| THDi | <3% |
| Коефіцієнт вхідної потужності | ≥0,99 |
Вихідні дані
| Напруга | 380 / 400 / 415 VAC |
| Статичне/динамічне регулювання напруги | ±0.5% / ±2% |
| Періодичність | 50/60 Hz ±0,05 Hz |
| Перевантажувальна здатність (інвертор, pf=0,9) | 110% – 60 хв, 125% – 10 хв, 150% – 60 сек, >150% – 200 сек. |
| Стійкість до короткого замикання | 340% від V ном. за 200 мсек. |
| Ефективність | >96% |
| Лінійний THDu | <0.5% |
| Лінійний THDu | <1% |
| Ефективність в ЕКО-режимі | 99% |
| Грудний коефіцієнт | 3:1 |
Батареї
| Порада | Не потребує обслуговування, герметичний VRLA AGM |
| Запуск від акумуляторів | Від |
| Налаштування | 36 / 38 / 40 / 42 / 44 pcs. |
| Завантаження | 3 – 8 годин до 90% потужності, згідно DIN 41773 |
Маса та габарити
| Розміри ДБЖ (Ш х Г х В) | 600 x 1400 x 980 mm |
| Розміри ДБЖ 120 кВА | 250 kg |
Комунікації
| Режим роботи індикаторів | Сенсорний РК-дисплей, світлодіодні індикатори, звукова сигналізація |
| Комунікації | RS-232, RS-485, безпотенційні контакти, слот SNMP, MODBUS RTU/ASCII, REPO, паралельний роз’єм, інтерфейс генератора |
Навколишнє середовище
| Рівень шуму в залежності від навантаження і температури | <50 dB (A) |
| Робоча температура для ДБЖ | 0°C ÷ 40°C |
| Рекомендована робоча температура для ДБЖ | 15°C ÷ 25°C |
| Температура зберігання | – 20 °C ÷ 40 °C |
| Вологість повітря | 0 ÷ 95% (без конденсації) |
Сертифікація
| Стандарти | EC, EN 62040-2:2006 (EMC), EN 62040-1:2008 (LVD) |
Опції
| SNMP веб |
| Датчик навколишнього середовища (EMD) |
| Компенсаційний комплект для батареї |
| REPO – кнопка екстреного виклику |
| Обхід зовнішнього технічного обслуговування |
| Зовнішні батарейні шафи |
